对手快50% HD5970逐个PK地球最强显卡1/8
AMD率先发布第一款支持DirectX 11 API的产品——Radeon HD 5870后，又相继推出了Radeon HD 5850、Radeon HD 5770和Radeon HD 5750。今天AMD又再一次向世人证明了自己在DirectX 11的决心，推出了顶级双芯单卡产品——Radeon HD 5970。
借力打力 最强HD5000产品诞生
纵观AMD（ATI）和NVIDIA两大图形芯片设计公司，在产品推陈出新速度上史无前例的高速、高效。高速是指每相邻两代产品发布时间脚步加快，高效是指每代产品的中高低端发布频率加快，尤其是在AMD这一代Radeon HD 5000系列上，由高端到中低端再到旗舰级产品仅用了短短的20天左右时间。
Radeon HD 5870作为全球第一款支持DirectX 11的产品，成功挽回了2007年Radeon HD 2900XT落后发布、受制于NVIDIA的局面。虽然在Radeon HD 2000系列之后，Radeon HD 3000和Radeon HD 4000均争取快速发布、抢先发布的状态，但由于和NVIDIA产品功能差异化不大，只能与NVIDIA平分秋色。不过此次在DirectX 11产品上AMD将早于NVIDIA至少一个季度首发DirectX 11产品，这对于AMD来说确实是一个最佳的翻身契机。而且AMD也做到了这一点，目前无论媒体、用户等都对Radeon HD 5000系列做了极高评价。
Radeon HD 5870的身先士卒，Radeon HD 5850的次顶级称霸，Radeon HD 5700系列雄霸中端，成功占据了799元至3299元所有重要价格档位，率先将主流高性能市场布局完成。
Radeon HD 5970突袭地球
主流市场产品已经布局完毕，最后要冲击的莫过于顶级旗舰产品这一性能宝座，也就是目前无论AMD还是NVIDIA都会推出的双芯单卡产品，处于这样的原因也就诞生了今天的主角——Radeon HD 5970。
众所周知，随着Radeon HD 5870相当于Radeon HD 4890规格翻番设计，用以换来巨大的性能提升，再加上其支持最新的DirectX 11 API以及例如Eyefinity等功能的加入，令今天发布的单卡双芯产品在性能、功能上更值得发烧级用户期待。
虽然Radeon HD 5970是双芯单卡产品，但是其命名上抛弃了以往标注双芯产品的“x2”后缀，例如早期的Radeon HD 3870 x2和Radeon HD 4870 x2。不过我们可以把Radeon HD 5870看成是Radeon HD 5870和Radeon HD 5850的结合体，Radeon HD 5890在硬件规格上完全采用了两个Radeon HD 5870的规格；而在频率上Radeon HD 5970与Radeon HD 5850相同，核心、显存频率为725MHz/4000MHz。

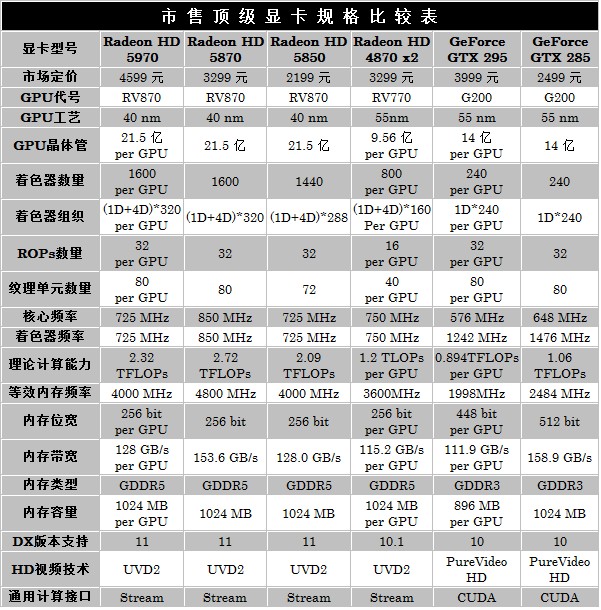

3200流处理器 HD5970不强都不行
Radeon HD 5970全球发布日为11月18日，与其同日发布的还有NVIDIA的GeForce GT 240，虽然两款新品都是全新的产品，不过就定位、性能、及产品世代来看，完全是两个级别的产物。
NVIDIA真正的下一代产品将会采用Fermi架构，而且实际GeForce系列产品有消息称最早将在2010年1月发布。无论怎样，NVIDIA在9月末AMD发布第一款DirectX 11产品到自己发布第一款DirectX 11将会至少有1个季度的真空期。这对于AMD来说是一个抢占DirectX 11市场份额的最佳时机，而且此次AMD产品发布非常有计划，从发布第一款DirectX 11产品开始，就已经安排了后续产品的全面布局及发布时间，而且按部就班的执行中。
Radeon HD 5970是Radeon HD 5000产品线的第三步，其产品代号为Hemlock。

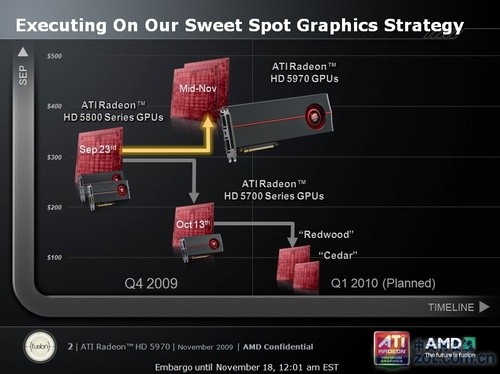

AMD在Radeon HD 5000系列产品上共分为四步，通过上面的AMD Radeon HD 5000路线图能够看出，Radeon HD 5970将会率先抢占性能第一的位置，其官方定价599美元。不过Radeon HD 5970毕竟是发烧友级别用户的玩物，定位小众，AMD将会在2010年第一季度推出Radeon HD 5000系列的最低阶产品，产品代号分别为Redwood和Cedar，这是满足低端用户所设定的产品。
● 老朋友RV870 双芯打造HD5970
RV870流处理器数量大幅激增，相对上一代RV770/RV790的800SPs有了翻倍设计，同时21.5亿的晶体管数量也相对有了2.2倍以上的增加，我们知道基于55nm工艺的RV770核心面积为260mm2，如果想使用55nm工艺制造RV870核心，这几乎是一项可以实现但不切实际的做法，接近600mm2的核心面积成本不菲。Radeon HD 4770的40nm核心——RV740为RV870奠定了量产基础，从而解决了RV870在工艺及成本上的问题。

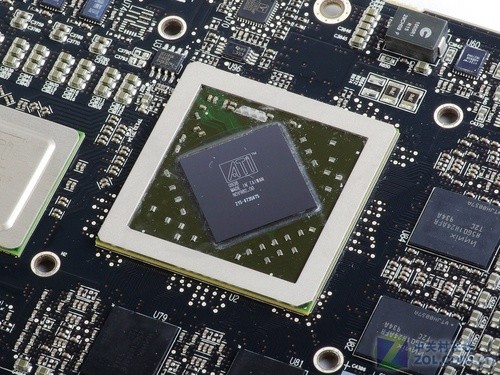

RV870核心
Radeon HD 5970搭载的2颗RV870核心由台积电（TSMC）采用40nm工艺生产，每颗核心拥有1600个流处理器、32个光栅处理器和80个纹理单元。此次AMD的产品线升级，最重要的就是完美支持DirectX 11 API和Shader Model 5.0，而且值得一提的是DirectX 11 API中新加入了Direct Compute Shader，这也是微软在GPU通用计算上的一次大踏步跃进，而且这也证明GPU未来在通用计算领域的重要性。

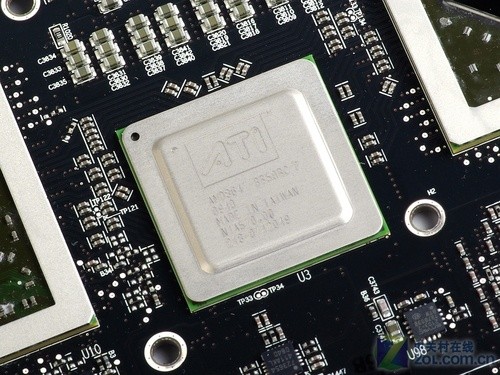

PCI Express Switch芯片——PLX PEX8647
对AMD双芯单卡产品了解的用户都知道，工程师为了在单PCB上实现双芯交火，必须使用第三方PCI Express Switch芯片。在Radeon HD 3870 x2和Radeon HD 4870 x2产品中，AMD工程师均采用了标识“PLX”品牌的PCI Express Switch芯片，而在Radeon HD 5970上我们仅看到印有ATI Logo的PCI Express Switch芯片。
其实通过查看Logo下的具体芯片编号我们了解到，该芯片其实和Radeon HD 4870 x2的PCI Express Switch芯片为同一产品——PLX PEX8647芯片。
PLX PEX8647是PLX第二代PCI Express Switch芯片的高端产品，它最多支持48 lanes的PCI Express总宽，可支持拆分最多成3个连接端口，单个连接最高支持16 lanes宽度。它的功耗仅3.9W，比上一代同档产品低了20%。
● “全民”高频GDDR5！2GB容量满足你
AMD在显卡显存使用上一直走在最前沿，例如率先推出基于GDDR4的产品，随后又率先使用了GDDR5颗粒，到了Radeon HD 5000系列后更是将全线产品标配了GDDR5高速显存。而且值得一提的是，就目前已发布的Radeon HD 5000公版产品均标配1024MB显存容量。
GDDR5高频、1024MB大容量，成为了Radeon HD 5000系列的标志性设计。

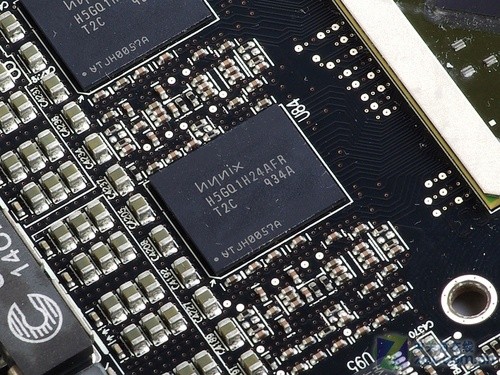

每颗GPU搭载8颗hynix H5GQ1H24AFR T2C颗粒
为了满足RV870高规格高频率下的数据计算量，工程师为每颗核心标配1024MB本地显存。每颗核心搭配8颗规格为32bit/32bit的hynix H5GQ1H24AFR T2C的GDDR5颗粒，构成256bit/1024MB的组合。显存默认频率为4000MHz。
最强显卡=最长显卡？ HD5970公版赏析
笔者一向中意公版产品，尤其是高端产品无论从设计还是做工、用料都可以用登峰造极来形容。而且值得一提的是，在Radeon HD 5000系列上，AMD一改往日传统设计风格，同时还抛弃了惯用的大红色PCB，足以看出AMD想从根本上做到对产品的改变。

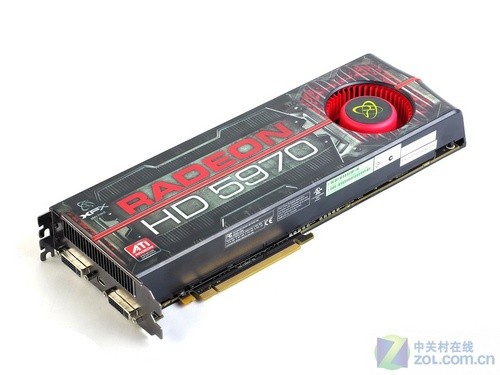

此次唯一送测品牌——景钛
RV870的核心性能我们已经在Radeon HD 5870和Radeon HD 5850的首测文章中已经能够了解到，要承载这么一颗强悍的处理器必须拥有繁多、扎实并奢华的电气件来搭配，此时就需要一张硕大的PCB来承载。Radeon HD 5870一经发布当仁不让的成为了最长PCB娱乐级单卡，不过今天我们看到的Radeon HD 5970势必又将打破这一记录。

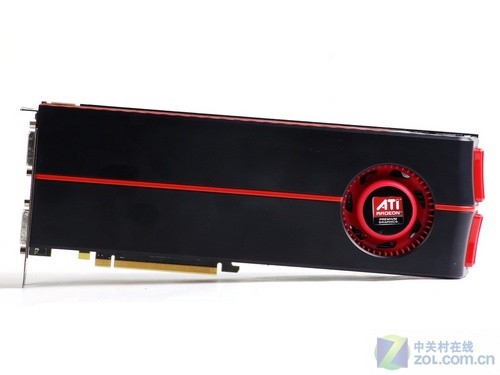

Radeon HD 5970正面特写

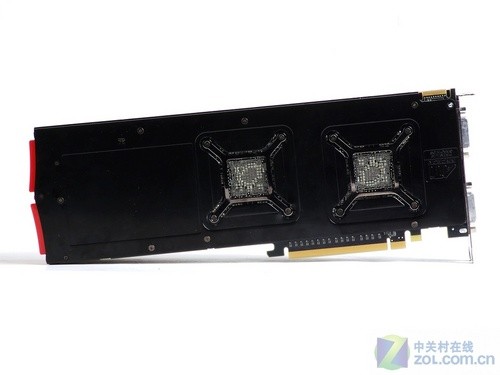

Radeon HD 5970背面特写
仅从外观而言，Radeon HD 5970和Raeon HD 5800系列、Radeon HD 5770十分相似，均是采用外观相近的散热器导风罩100%遮盖，同时PCB全部采用象征尊贵、奢华的黑色。

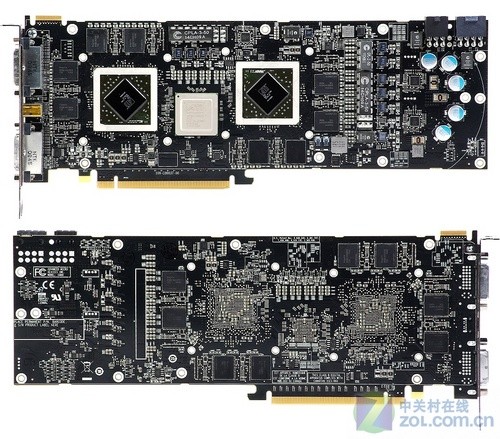

Radeon HD 5970 PCB正反特写
硕大的PCB搭载了两枚RV870、16颗32MB*32bit的GDDR5显存、PLX PCI-Express Switch以及其他功能芯片、功能模组。

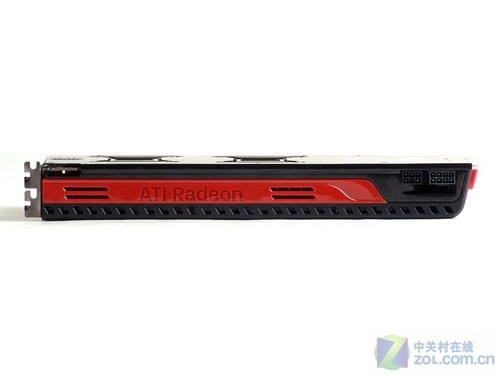

Radeon HD 5970顶部特写

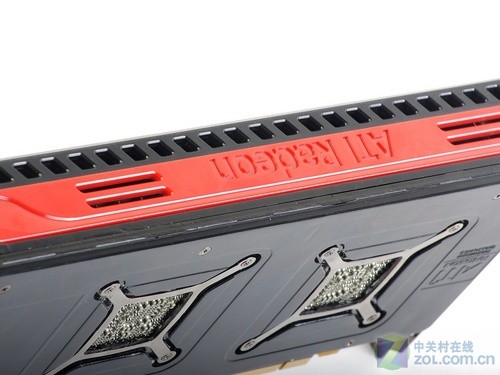

Radeon HD 5970背面局部特写

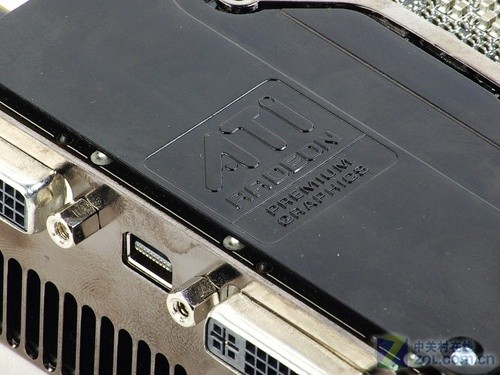

依然存在的ATi Logo
虽然ATI早被AMD并购，但是我们还是能够在显卡驱动、产品显著位置上见到ATI Logo的字样，这也能感觉到AMD是想保留ATI这个品牌价值。
高端显卡汇聚 新老产品设计比拼
本环节我们主要对比Radeon HD 5970与兄弟产品和对手产品的差异化设计，当然这不乏尺寸、外观以及功能上的差别。
当然此环节对比仅供参考，对实际产品计算性能不会因为上述对比而造成影响。

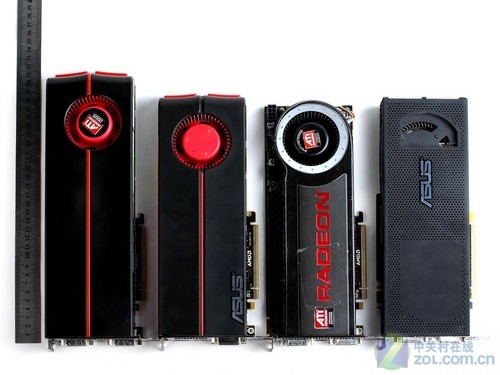

现阶段高端产品长度对比
从左至右产品分别是Radeon HD 5970、Radeon HD 5870、Radeon HD 4870 x2和GeForce GTX 295，四者可以说是当前阶段最顶级的产品。从产品长度来看，Radeon HD 5970身长近32cm，相比AMD上一代双核产品Radeon HD 4870 x2大约长出一个8pin供电的PCB尺寸。
这就需要用户注意，如果想购买上面任意一款显卡都需要一个容积较大的机箱，尤其是相购买这里面最长的Radeon HD 5970。

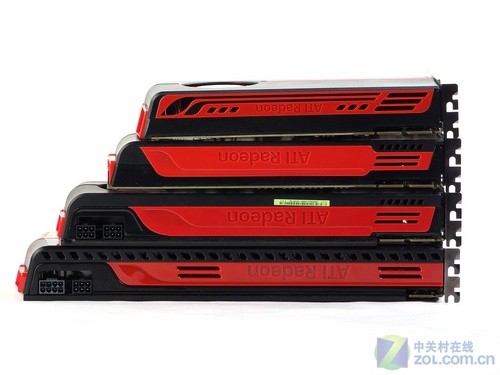

Radeon HD 5000系列
从下至上产品分别是Radeon HD 5970、Radeon HD 5870、Radeon HD 5850和Radeon HD 5770，从这个角度能够轻易看出四款产品的长度差异。而且值得一提的是由于Radeon HD 5970和Radeon HD 5870由于尺寸过长所以选择了外接供电冲上的设计。

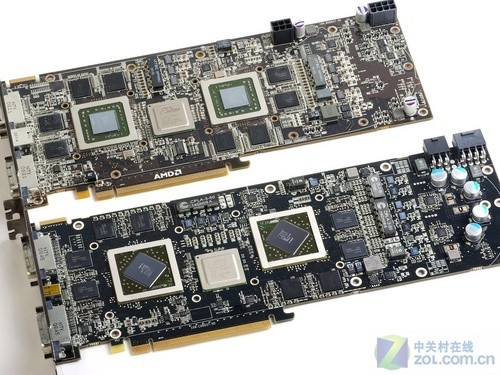

对比Radeon HD 5970和Radeon HD 4870 x2 PCB
对比AMD两代顶级双芯产品除了尺寸增长外，最直观的还有外接供电接口位置及朝向差异，还有核心朝向。
● 抛弃HDMI 引入DP接口
可以说随着高清功能的需求量增大，显卡输出影音信号接口的功能被AMD和NVIDIA广泛采用，尤其是HDMI可以说在当前阶段大红大紫。不过在Radeon HD 5000系列上，我们不仅看到HDMI接口，还能看到功能、性能更强的DisplayPort接口，同时由于原生标配HDMI/DisplayPort接口，Radeon HD 5000系列成为了当前阶段公版显卡中接口最全的产品。

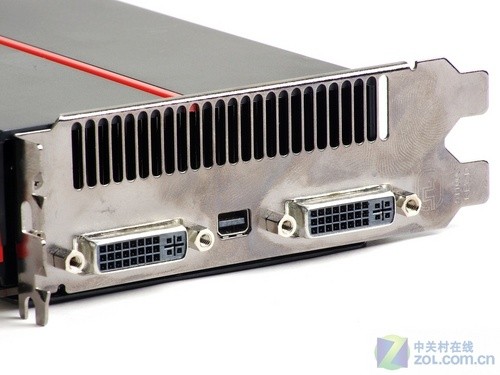

DVI *2 + Mini DisplayPort

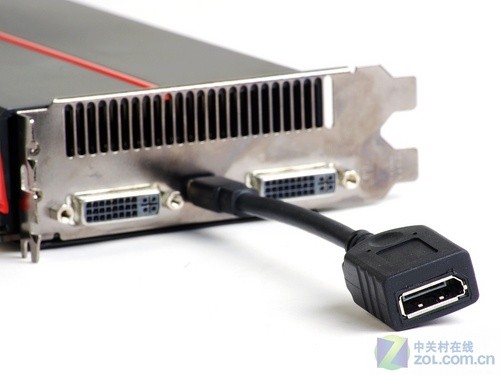

标配Mini to Standard DisplayPort转换器
Radeon HD 5000系列一个重要特色就是借口齐全，而在Radeon HD 5970这款在PCB使用率较高的产品上，PCB面积捉襟见肘，功能取舍尤为重要。所以Radeon HD 5970抛弃HDMI，选择DVI *2 + Mini DisplayPort的组合，足见AMD对DisplayPort的重视。
而且值得一提的是，DisplayPort能够实现Dual-Link信号的2560*1600分辨率输出，而HDMI仅能最高输出1920*1200分辨率。同时如果要实现AMD的Eyefinity技术，也需要DisplayPort的帮助。
